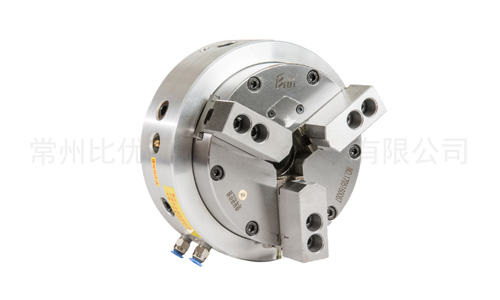

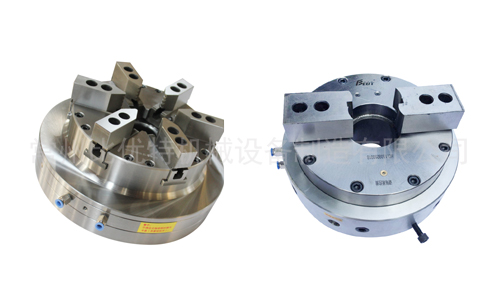

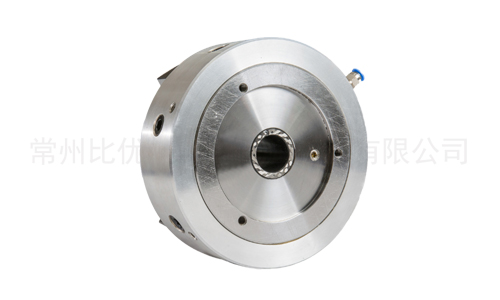

前置式氣動卡盤，卡盤內藏氣缸、逆止閥，免去拉桿和回轉缸，卡盤安裝簡易，快速建置作業夾持體系，氣壓型夾頭缸體加大，提高夾持力，高作業彈性，夾頭具中間通孔規劃，卡盤必須停機上下料，適合普車、管螺紋機床及焊接設備改裝。

　　安裝步驟：

　　拆除車床上原有夾具，安裝與卡盤相配的法蘭盤并修整，測量其軸向及徑向跳動（≤0.005）；

　　將卡盤與法蘭止口用螺釘連接，表測卡盤外圓跳動（≤0.04）；

　　在機床適當位置安裝防轉定位支架，支架安裝牢靠，盡量避免與機床罩殼連接，以防止卡盤在旋轉時與機床罩殼共振，產生噪音。注意：防轉螺釘在支架內要有0.5-1mm擺動的空間，絕不可將螺釘固定且不能擺動，這樣會將配氣環損壞，甚至損壞機床；

　　接入氣源并切換電磁閥開關查看夾頭動作是否正常；

　　鎖緊相關螺釘，低速旋轉觀察卡盤回轉處阻力大小是否正常后再開機使用；

　　本卡盤卡爪可根據工件的大小徑向自行調理，調理間隔以梳齒齒數為準（每齒節距l(xiāng).5mm，具體參照詳細參數表）。

　　特別警告：

　　此類卡盤內設有保壓閥寄放氣閥，卡盤夾緊、松開為瞬間進氣后斷開氣源，就能牢牢夾緊工件或松開工件，因為通氣夾緊或松開時，配氣環上的密封圈會牢牢貼在卡盤體上，當動作完成后，斷開氣源，密封圈脫離卡盤體，這時才可以旋轉卡盤，所以卡盤的夾緊、松開動作必須在機床完全停止后進行。即卡盤轉動前接在卡盤體上的兩只氣管絕不能有氣壓。

　　使用注意事項：

　　1.卡盤使用氣壓在0.6-0.9Mpa之間；

　　2.在卡盤停止工作時，請將卡盤卡爪處于松開狀態；

　　3.卡盤在夾緊工件時，長按夾緊按鈕2-4秒后松開，方可工作；

　　4.經常對兩聯件及卡盤油杯處加注潤滑油，每班一次，保證卡盤充分潤滑；

　　5.回轉機構夾緊或松開時瞬間漏氣屬正常現象。
